深穴加工用に合わせて15ミリ飛びで研磨をしたドリル
- 公開日：
深穴加工用に合わせて15ミリ飛びで研磨をしたドリルのフリー画像です。 深穴加工をするときは、少しずつ長いドリルに変えていくことで、加工を下穴が曲がりにくくなります。 最初から長いドリルを使ってしまうと、曲がるだけではなく […]
自宅、仕事、背景など日常生活で撮影をした写真のフリー画像
トロコイド加工から出たふわふわしている切粉
- 公開日：
トロコイド加工から出たふわふわしている切粉のフリー画像です。 トロコイド加工から出る切粉はふわふわしているので、すぐにバケットがいっぱいになってしまいます。 長時間機械から離れる場合には、切粉を除去しておかないとチップコ […]
旋盤やフライスで使う色々なスローアウェイドリル
- 公開日：
旋盤やフライスで使う色々なスローアウェイドリルのフリー画像です。 他の加工工具と同じくスローアウェイドリルも突き出し量は必要最低限のモノを選びます。 剛性が落ちてしまい、工具の寿命、穴の仕上がり、加工条件などに低下の影響 […]
5Dのスローアウェイドリル02
- 公開日：
5Dのスローアウェイドリルのフリー画像です。 他の加工工具と同じくスローアウェイドリルも突き出し量は必要最低限のモノを選びます。 剛性が落ちてしまい、工具の寿命、穴の仕上がり、加工条件などに低下の影響があります。 [sd […]
5Dのスローアウェイドリル
- 公開日：
5Dのスローアウェイドリルのフリー画像です。 他の加工工具と同じくスローアウェイドリルも突き出し量は必要最低限のモノを選びます。 剛性が落ちてしまい、工具の寿命、穴の仕上がり、加工条件などに低下の影響があります。 [sd […]
焼け焦げてしまったスローアウェイドリル
- 公開日：
焼け焦げてしまったスローアウェイドリルのフリー画像です。 スローアウェイドリルは、切削速度が上がる、熱に強い、ヘリカル加工が使える、ドリルのような再研磨が不要などメリットが沢山ありますが、チップが傷んでしまうとすぐに本体 […]
NCフライス盤で回り止めの割ピンの圧入作業
- 公開日：
汎用フライス盤で回り止めの割ピンの圧入作業をしたときのフリー画像です。 割ピンの圧入をするときは1ミリほど手前までサドルを動かして圧入をし、残り1ミリほどをクイルハンドルを使って圧入します。 サドルを動かしてすべて圧入を […]
研削砥石を取り付けたNCフライス盤
- 公開日：
研削砥石を取り付けたNCフライス盤ーのフリー画像です。 NCフライス盤に研削砥石を取り付けることで、研削盤では難しい研削加工ができるようになります。 NCフライス盤のシーリングは切粉用になっているので、研削砥石の削り粉が […]
CNC横中ぐり盤に取り付けられたボーリングバー
- 公開日：
CNC横中ぐり盤に取り付けられたボーリングバーのフリー画像です。 クイル径、クイルの突き出し量などを加工をする前に細かくチェックをします。 ビビリの発生や、加工精度の低下を防ぐために、ボーリングバーはできるだけ太く、クイ […]

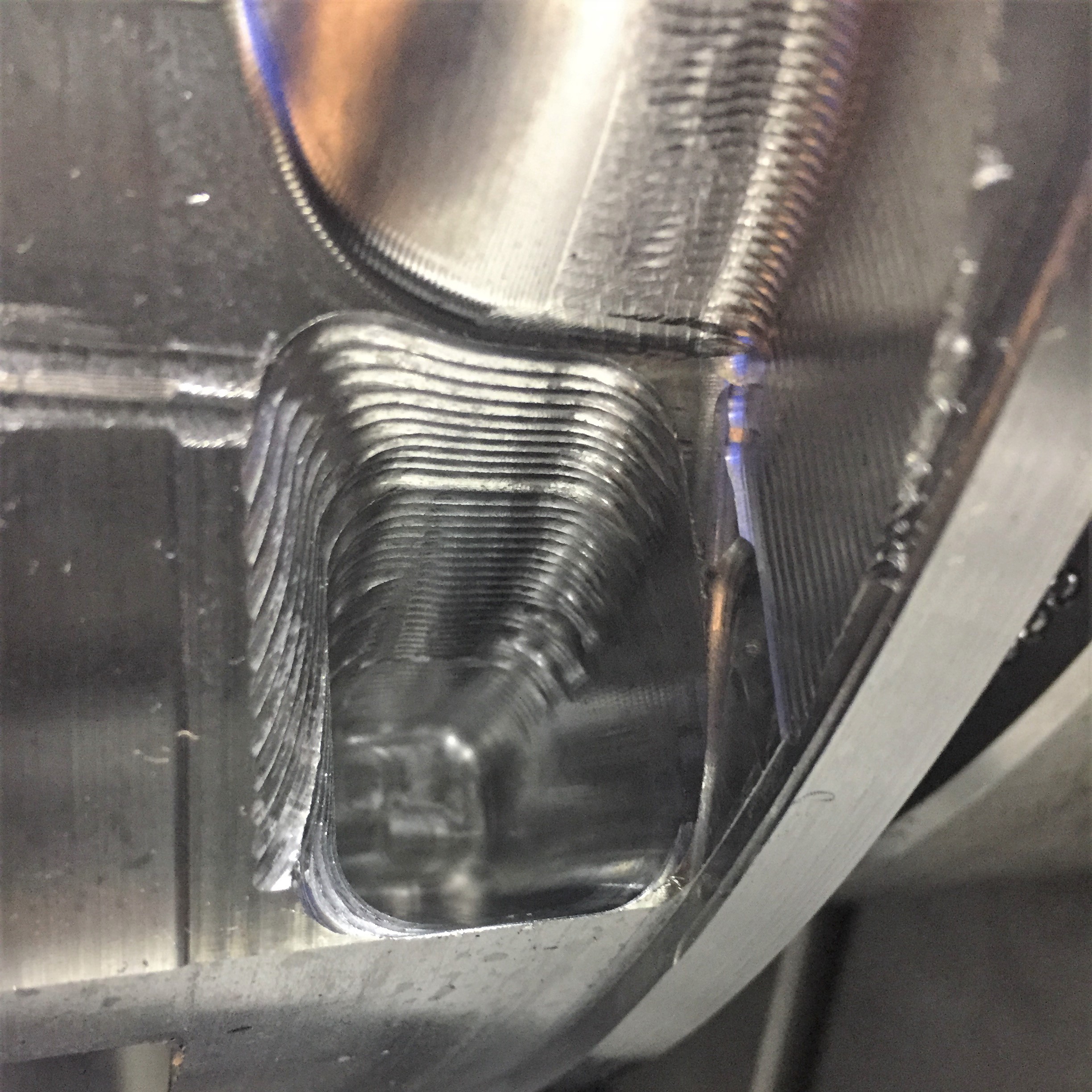

5軸制御のマシニングセンタで等高線加工08
- 公開日：
5軸制御のマシニングセンタでラジアスエンドミルを使って仕上げ加工をした時のフリー画像です。 下穴は、できるだけ深いところの削りが少なくなる位置と径で加工をします。 [sdm_download id=”5377 […]
マシニングセンタでリジットタップ加工
- 公開日：
マシニングセンタでリジットタップ加工をしたときのフリー画像です。 リジットタップサイクルを使う事で、主軸の回転と軸の送りが同期するように制御されます。 ミーリングチャックやスリムチャックに直接タップを取り付けることができ […]
マシニングセンタでラジアスエンドミルを使って仕上げ加工
- 公開日：
マシニングセンタで羽の仕上げ加工をしたときのフリー画像です。 Φ10.0R1.0のラジアスエンドミルを使って加工しました。 トロコイドで荒加工をして、輪郭加工で側面を仕上げます。 側面仕上げ時は底面を触らないように加工を […]
CNCフライス盤で切削加工02
- 公開日：
CNCフライス盤でフェイスミルを使って切削加工をした時のフリー画像です。 切削液は強アルカリイオン水を使用しています。 強アルカリイオン水の特徴として 浸透力が高く、冷却性に優れているため、工具の摩耗を抑え、切削条件を上 […]
運搬用治具を取り付けたマシンバイス
- 公開日：
運搬用治具を取り付けたマシンバイスのフリー画像です。 ねじはM8と細いので、端面を効かせないと曲がってしまうので注意が必要です。 [sdm_download id=”5343″ fancy= […]
油圧チャック用の生爪のセレーション加工
- 公開日：
油圧チャック用の生爪のセレーション加工をした時のフリー画像です。 エンドミル→60度荒→60度仕上げで加工をするのですが、加工時間が長くなってしまうので、量産加工をする場合はセレーションカッターで加工をします。 [sdm […]
マシニングセンタでアルミニウムの治具加工
- 公開日：
マシニングセンタでアルミニウムの治具加工をした時のフリー画像です。 治具に取り付ける材料の数が多い場合、機械の止まっている時間が長くなってしまうので同じ治具を二つ作って加工をします。 ひとつの治具に付いた材料を加工中に、 […]
CNC横中ぐり盤の清掃後のベッド
- 公開日：
CNC横中ぐり盤の清掃後のベッドのフリー画像です。 掃除機、荒神箒、ウエスなどを使って切粉の除去します。 切粉の除去が終わったら、新しいウエスでベッドを拭き掃除し、油砥石を使ってベッドに付いた打痕の除去をします。 最後は […]
CNC横中ぐり盤でドリルの高さ出し作業
- 公開日：
CNC横中ぐり盤でドリルの高さ出し作業をしたときのフリー画像です。 立形でクランプの難しい側面の穴加工でも横型の機械では簡単に加工をすることができるので、立形の機械だけではなく、横型の機械も使えるようになることで作業効率 […]
