マシニングセンタで段取り作業03
- 公開日：
マシニングセンタでマシンバイスにストッパーをつけて形状加工の段取りをした時のフリー画像です。 [sdm_download id=”616″ fancy=”1″] [sdm_ […]
マシニングセンターで加工している様子や機械そのもののフリー画像
立形マシニングセンタで切り抜き加工02
- 公開日：
マシニングセンタでエンドミルを使って切り抜き加工をした時のフリー画像です。 [sdm_download id=”487″ fancy=”1″] [sdm_download […]
マシニングセンタに取り付けたアングルヘッド位置決め用治具
- 公開日：
マシニングセンタに取り付けたアングルヘッド位置決め用治具のフリー画像です。 位置決め治具の付いたアングルヘッドでATCに対応しているのですが、使っていると少しずつですがズレていくので段取りの時にチェックをします。 [sd […]
マシニングセンタでアングルヘッドの基準出し作業
- 公開日：
マシニングセンタでアングルヘッドの基準出し作業をしたときのフリー画像です。 歪みがあるので端と端で通りを出して取り付けをします。 ねじで締めると動くことがあるので、ねじで締めた後に再確認します。 [sdm_downloa […]
マシニングセンタで取り付け用治具に穴加工
- 公開日：
マシニングセンタで取り付け用治具に穴加工をしたときのフリー画像です。 [sdm_download id=”6334″ fancy=”1″] [sdm_download id […]
焼き入れのされたSCMをフェイスミルで加工
- 公開日：
焼き入れのされたSCMをフェイスミルで加工をしたときのフリー画像です。 ボロボロのチップで荒加工をして、仕上げだけ綺麗なチップを使って加工をしました。 [sdm_download id=”6181″ […]
XZ平面を使ってボールエンドミルで面取り荒加工
- 公開日：
XZ平面を使ってボールエンドミルで面取り荒加工をしたときのフリー画像です。 深い面取り加工はXZ平面を使ってボールエンドミルで加工をします。 XZ平面やYZ平面をスムーズに使うことができると、加工の幅が広がり、作業時間の […]
2枚の板を合わせた面の位置にM6のタップ加工
- 公開日：
2枚の板を合わせた面の位置にM6のタップ加工をしたときのフリー画像です。 タップ加工説明用に2枚の板を合わせた面にタップ加工をして、タップ断面が見えるようにしました。 わざとタップを折ったりして、タップ加工面にどのような […]
重量のある加工工具の取り付けに使うクッション
- 公開日：
重量のある加工工具の取り付けに使うクッションのフリー画像です。 直接マシニングセンタの主軸で工具交換をするとテーパーに傷がつく原因になるので、できる限り行わないのですが、重量や長さが制限を超える工具は直接工具交換します。 […]
マシニングセンタでアングルヘッドを使って円筒内面にキー溝加工
- 公開日：
マシニングセンタでアングルヘッドを使って円筒内面にキー溝加工をしたときのフリー画像です。 高さ、中心からの距離、オフセット、加工時の撓み、など扱いが難しいですが、ATCに対応していたり加工の幅が広がります。 [sdm_d […]
マシニングセンタの操作盤についているUSBポート
- 公開日：
マシニングセンタの操作盤についているUSBポートのフリー画像です。 USBポートからNCデータを転送したり、接続したUSBのデータを直接読み込んで加工したりします。 [sdm_download id=”611 […]
マシニングセンタの操作盤
- 公開日：
マシニングセンタの操作盤のフリー画像です。 操作盤は機械でそれぞれ配置、機能が違うので最低限必要な操作を把握してから操作します。 とくに、シングルブロック、オーバーライド、起動、停止などは、すぐに操作できるようにしておき […]

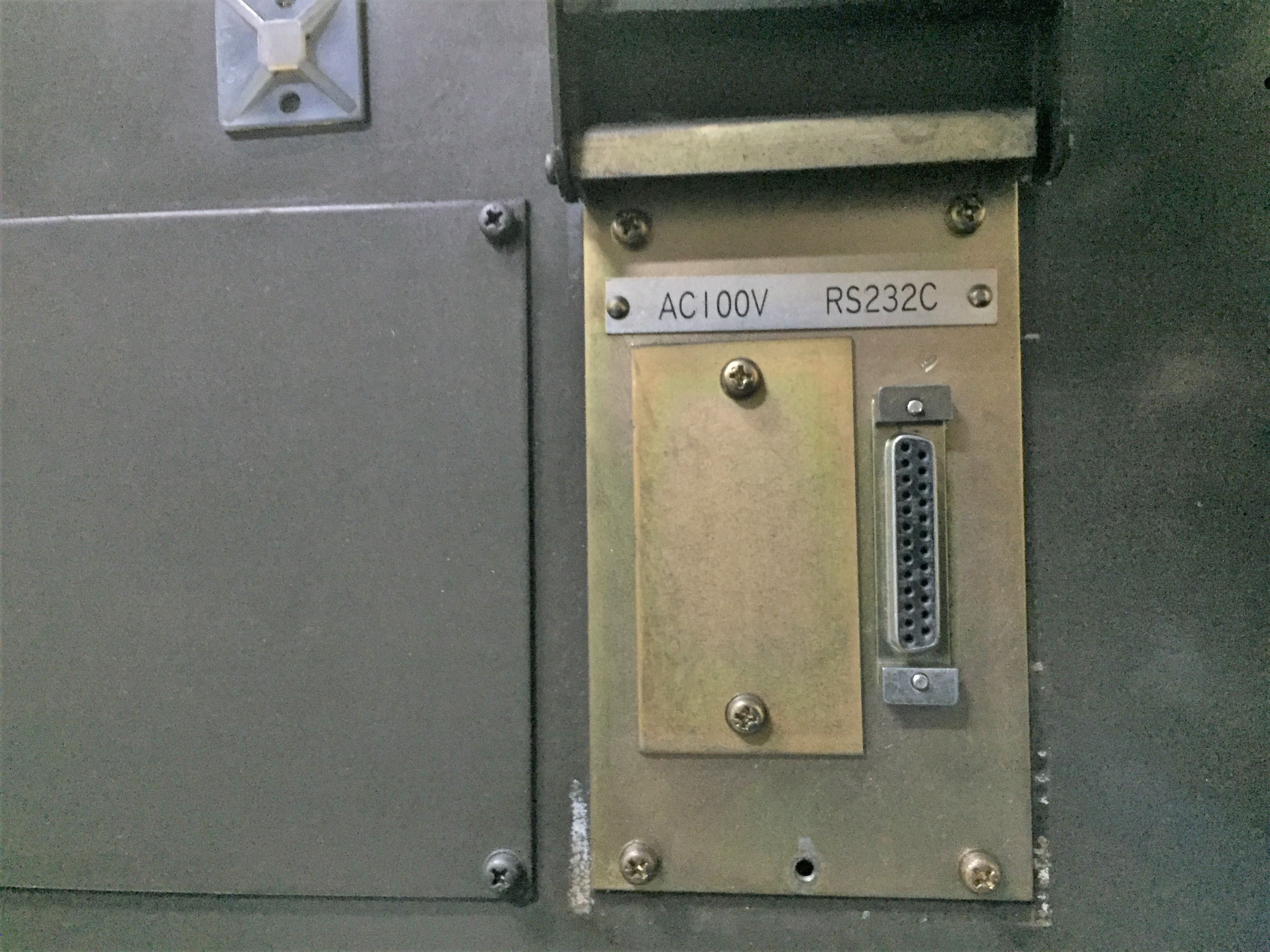

NCプログラムの転送に使うRS232Cポート
- 公開日：
NCプログラムの転送に使うRS232Cポートのフリー画像です。 古い機械はパンチカード、紙テープ、RS232Cなどでプログラムの転送を行ています。 [sdm_download id=”6163″ […]
CNC横中ぐり盤で旋盤用振れ止めの加工
- 公開日：
CNC横中ぐり盤で旋盤用振れ止めの加工をしたときのフリー画像です。 端面から円中心の距離を正確に出すため、組立後に加工をしています。 [sdm_download id=”6043″ fancy=& […]
マシンバイスに治具に取り付けて形状加工
- 公開日：
マシンバイスに治具に取り付けて形状加工をしたときのフリー画像です。 リングをバンドソーでカットして、カット面をエンドミルで揃える加工をしました。 [sdm_download id=”6049″ f […]

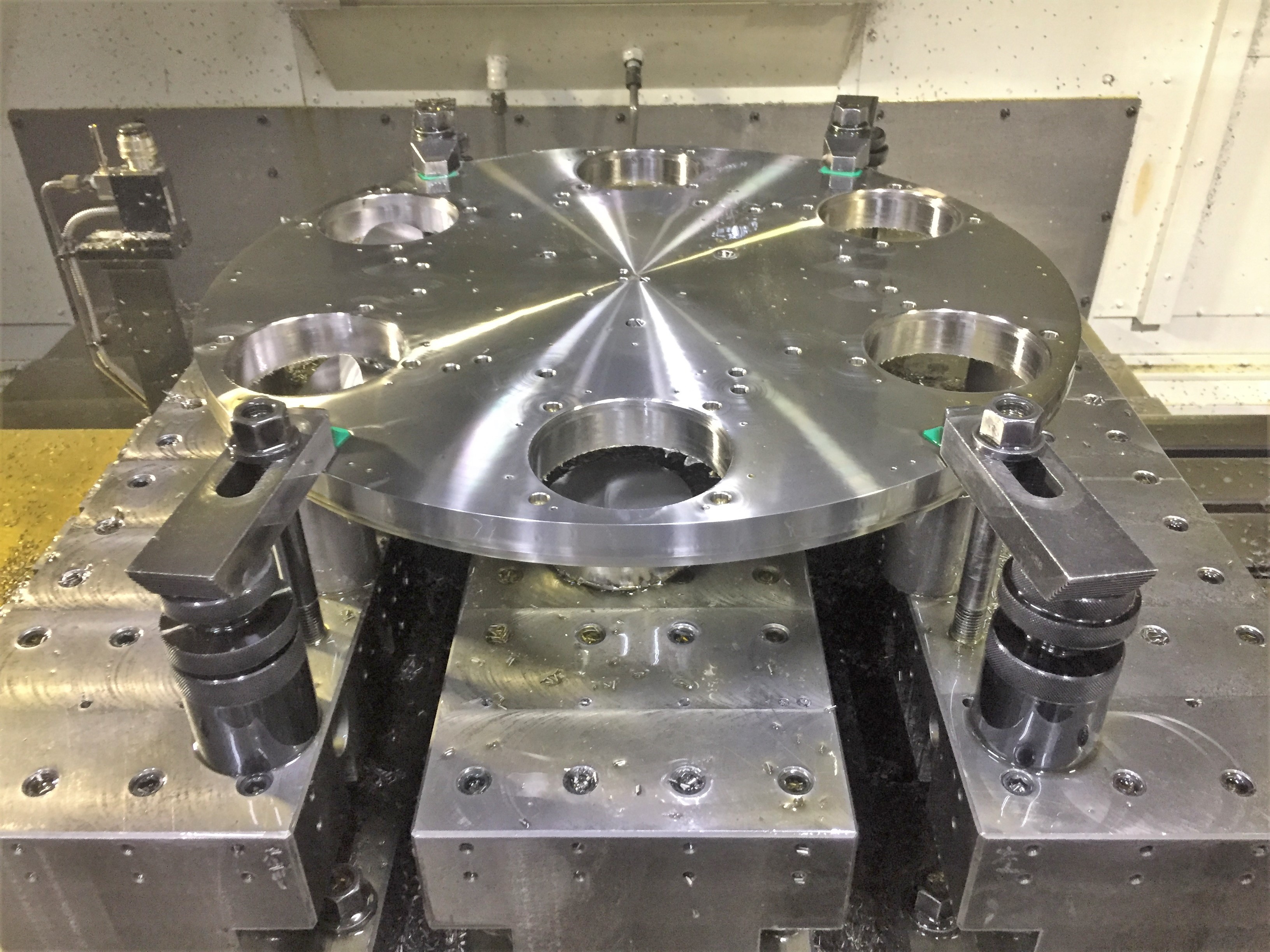

立形マシニングセンタで円盤加工
- 公開日：
立形マシニングセンタで円盤加工をしたときののフリー画像です。 外周部分を丸い敷板を使ってクランプをして、クランプをした後に中心部にスクリュージャッキを入れて、動かなくなる程度で締め上げます。 [sdm_download […]
5軸制御のマシニングセンタに取り付けられたスクロールチャック
- 公開日：
5軸制御のマシニングセンタに取り付けられたスクロールチャックのフリー画像です。 スクロールチャックはどの加工物でも供用しやすいですが、強く締めると歪み、弱く締めると動いてしまったりします。 とくに薄物や、重切削加工はチャ […]

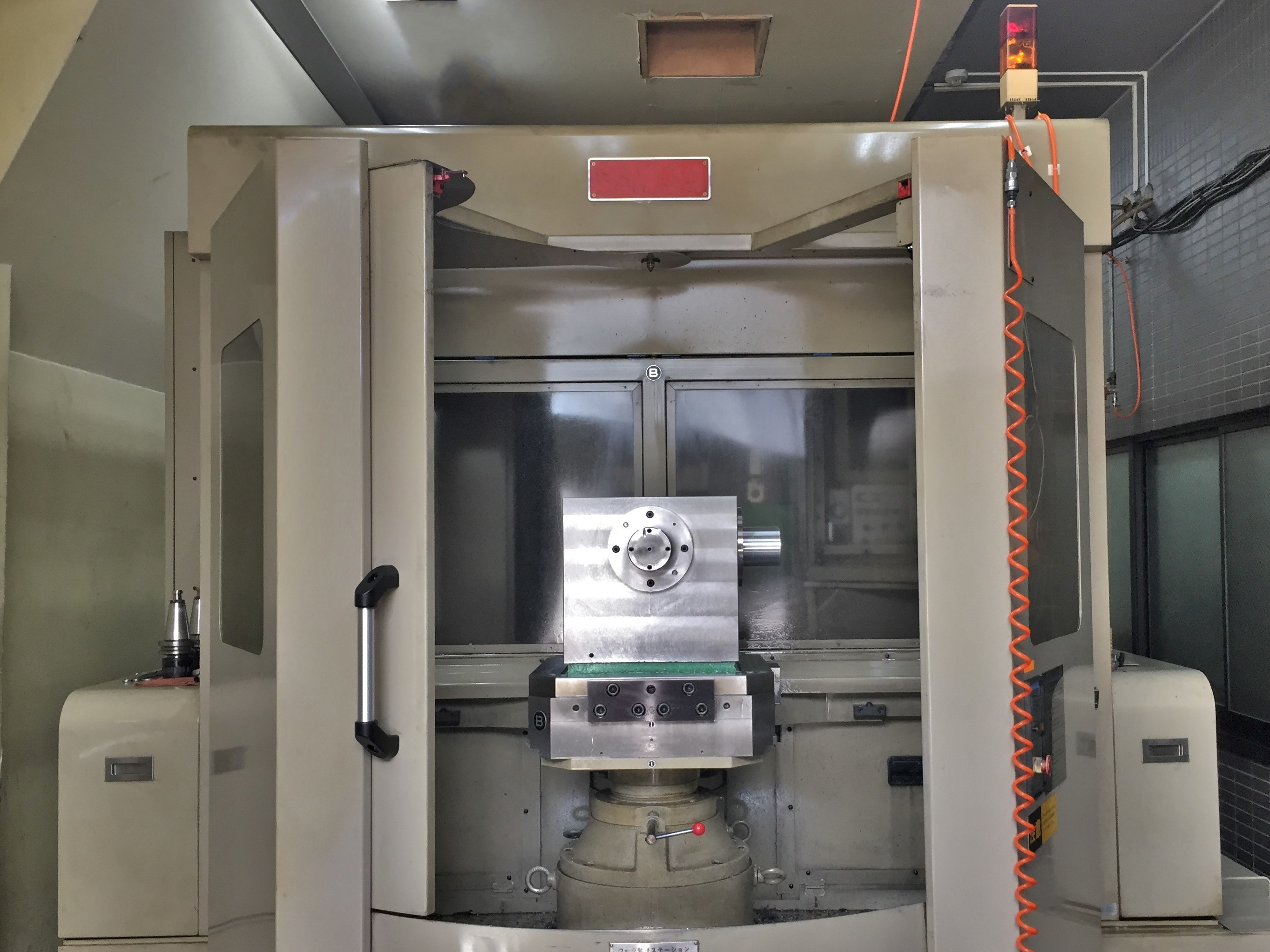

オートパレットチェンジャーの横型マシニングセンタ
- 公開日：
オートパレットチェンジャー(APC)の横型マシニングセンタのフリー画像です。 片側のパレットで加工をしている間に、もう片側のパレットで段取りができるため、オートパレットチェンジャー(APC)の機械は作業が捗ります。 [s […]
